linha de produção de cartão ondulado 300M/min de 180mm para o cartão dobro da parede

Linha de produção ondulada linha da placa de papel da alta velocidade de produção de cartão ondulado para a linha de produção dobro do cartão da parede para folha de papel ondulada de 5 dobras

Descrição de produtos

1. Uma linha de produção de ondulação completa da placa inclui as seguintes máquinas: Suporte de rolo de moinho, Pre-calefator, máquina coladora, único Facer, sobre a ponte, o Multi-Pre-calefator, a máquina da colagem, o padeiro dobro, o marcador da talhadeira, a interrupção, o empilhador, e o Ect.
2. Rolo de papel cru Feeded ao suporte do rolo, após aquecido e a umidade ajustado pelo Por-calefator, papel cru irá ao único Facer, corrugado por ela, e colando junto com um outro papel cru para transformar-se único papel de ondulação enfrentado, transportado então através da ponte excedente, reaquecida pelo Multi-Pre-calefator, após colado pela máquina da colagem, articulada pelo suporte dobro, a placa de ondulação contínua sai.
3. Após o corte e o Scorring pelo marcador da talhadeira e o corte transversal pela interrupção, a placa de ondulação com tamanhos diferentes é produzida. Enfim, estes tamanhos diferentes que corrugam a placa serão empilhados, calculado.
4. Maneira de aquecimento: Aquecimento de vapor.

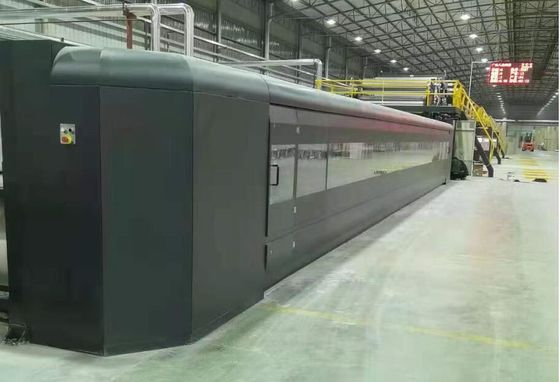

A foto da máquina

Características

1. O levantamento da seção da placa quente adota o sistema hidráulico, auto controle. Cada grupo de rolos de pressão é fornecido com o ajuste fino manual e o cilindro é promovido automaticamente.
2. Para a lona superior e inferior, são equipados com o direito/auto dispositivo de retificação deixado que é controlado pelo cilindro da bexiga. O cilindro controla a tensão da correia de lona para assegurar sua estabilidade no funcionamento de alta velocidade.
3. O aquecimento de vapor de placas quentes é dividido em 4 grupos para fornecer independentemente a drenagem do vapor e da água. A válvula de controle da temperatura dos últimos dois grupos pode eliminar a fonte através do botão no console da operação, nenhuma necessidade do vapor de fechar manualmente a válvula, assim que melhore a eficiência. Além disso, pode controlar a temperatura de superfície de placas quentes de acordo com a umidade em estações diferentes, para assegurar o nivelamento do cartão.
4. A base da seção quente e fria da placa é soldada com uma base forte da armação de aço 150H para assegurar-se de que 20 medidores de facer dobro durante o período longo do uso, as fundações não se abrandem para afetar o horizontal de placas quentes.
5. Os rolos superiores e mais baixos são fixados por placas de montagem, usando os rolamentos importados, o rolo de pressão superior auto-são ajustados.
6. O rolo de pressão na seção refrigerando é equipado com o cilindro que pode ser levantado acima. Quando o papel baixo demasiado finamente ou produzindo o cartão de 3 plys, elevador acima do rolo de pressão na seção refrigerando, ele não esmagará corruga-se, para reduzir a resistência e salvar a eletricidade.
7. As placas de aquecimento adotam o projeto do três-ponto-fechamento, que melhoram a estabilidade horizontal comparada extremamente com o dois-ponto-fechamento tradicional.
8. Há bocais de pulverizador instalados dentro das placas de aquecimento. Quando produzir o cartão de 4 plys, girando sobre os bocais de pulverizador puder melhorar a linha velocidade extremamente e melhorar os efeitos de cola.

Parâmetros técnicos
