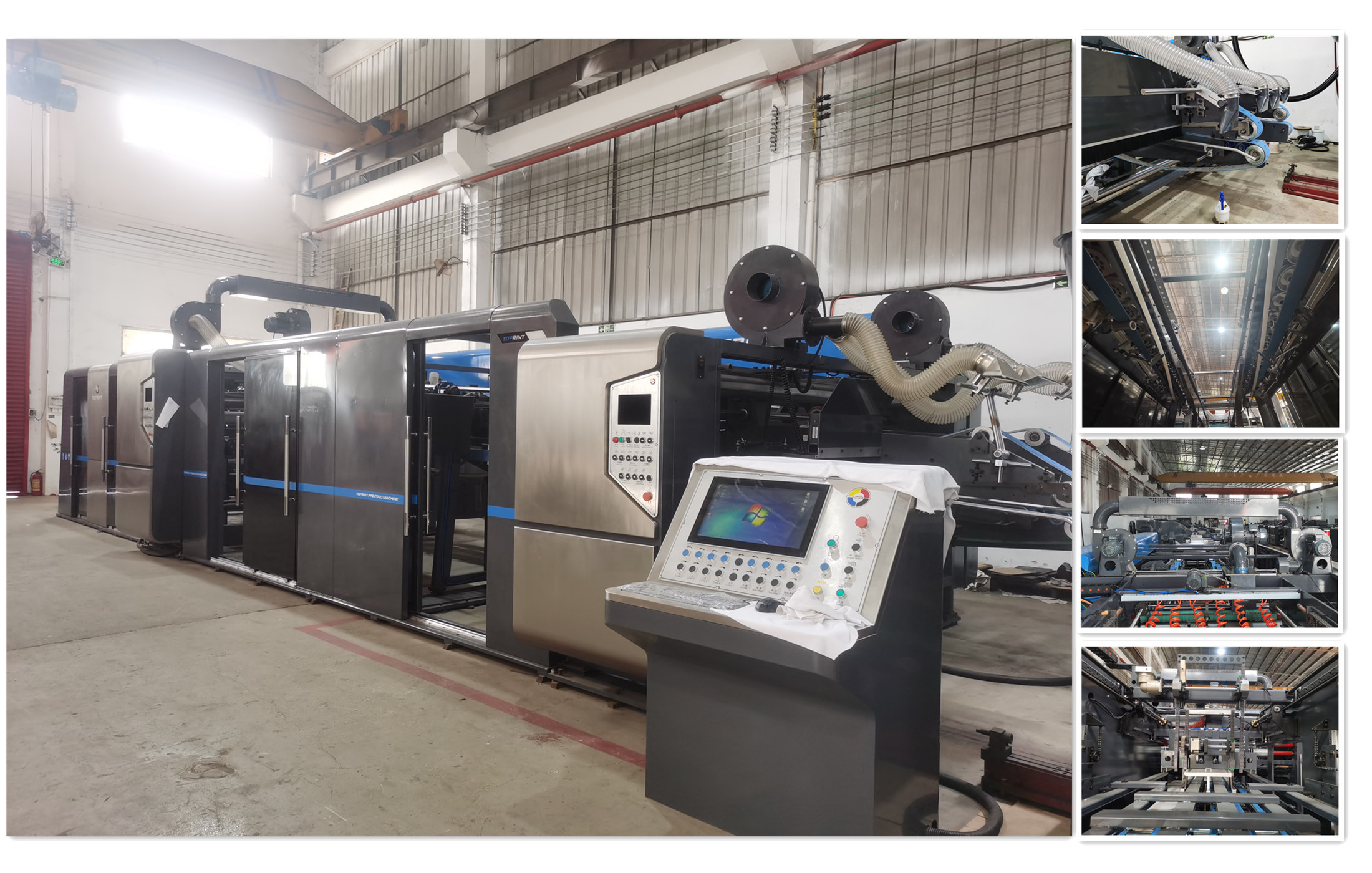

Estrutura de fabricação do eixo do controle 8 do PLC da máquina da caixa durável

O fabricante Completo-automático da caixa da caixa da caixa corrugou o PLC da máquina de fatura de caixa com alta velocidade industrial do controle de computador

Especificações gerais

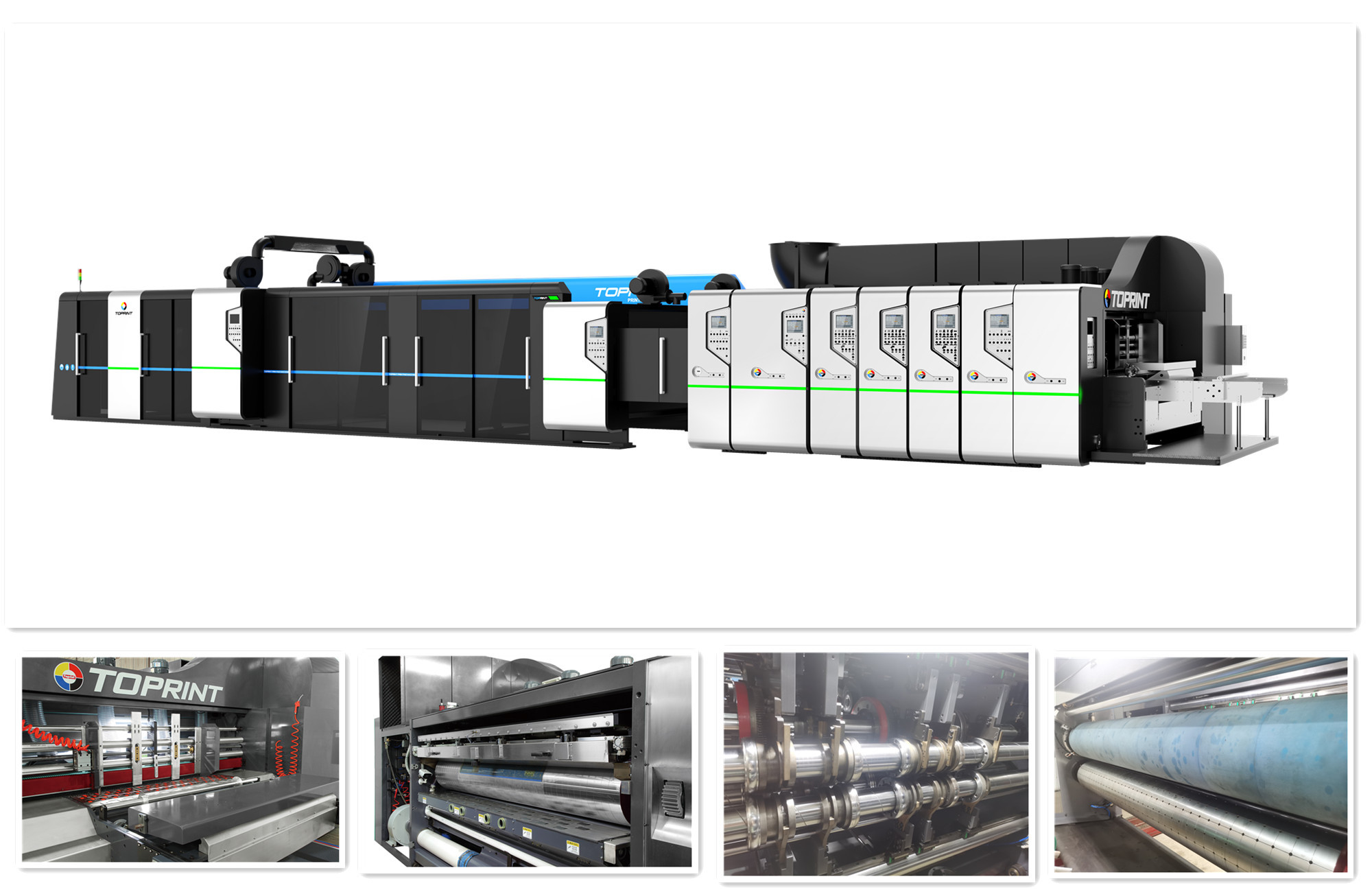

A série de TP-CR aberta & o tipo próximo gluer do dobrador do flexo representam da qualidade, da consistência, da eficiência e de econômico.

O casemaker superior inline de alta velocidade da cópia do flexo com dobradura da pena fornece caixas completas de uma caixa produzindo soluções.

A máquina é projetada e feito a de alta qualidade e ao standard de segurança, o estábulo e a qualidade imprimindo alta da consistência maximizam a eficiência da produção.

• SEÇÃO DE ALIMENTAÇÃO

Controle do PLC com o tela táctil de HMI para a operação.

Alimentador da borda de ataque com os 3-4 eixos que alimentam a caixa, benefícios para todo o tipo do cartão.

O cartão quealimenta (três a quatro fileiras de roletes de alimentação) ajusta automaticamente o comprimento de alimentação.

Para superar o erro de alimentação causado pela espessura da caixa e pelo recorte da marca da imprensa; para poder controlar a impressão e as posições do entalho, melhorar a qualidade de impressão da caixa, e reduzir estavelmente a taxa do defeito da caixa.

A escala da espessura da conformidade do cartão é 1.5~12mm (tipo de cartão ondulado de AB-E). Todas as necessidades da produção, tais como uma variedade de espessura do cartão/thinness diferente e alimentação ondulada horizontal do cartão, etc. podem ser encontrado.

Baseado no tipo e a dimensão de cartão ondulado do defeito, comprimento de alimentação, diferença do rolete de alimentação, defletor, etc. posiciona, pode ser ajustado automaticamente. O procedimento de funcionamento é simplificado e a dependência no operador é reduzida. Esta característica facilita o supervisor na promoção da operação e na normalização da qualidade.

Movimentação do inversor da frequência com controle variável da sução.

• IMPRIMINDO A SEÇÃO

Controle do PLC com o tela táctil de HMI para a operação.

A cópia superior, sistema de transferência do vácuo é revestida com os bens cerâmicos pelo tempo de uma vida mais longa.

Quando imprimir está na operação, a limpeza da placa da cópia ou a outra operação que exigem o deslocamento do rolo de cópia podem precisar de ser realizado caso necessário. O dispositivo automático preciso da restauração da posição imprimindo aumenta significativamente a eficiência de funcionamento da máquina e reduz a geração de desperdício.

O dispositivo de transferência do vácuo pode reduzir o tamanho do ponto da cópia e facilmente ajustar a diferença entre o cartão e a placa da cópia, conseguindo o estado do “de toque beijo”. Isto assegura a qualidade de impressão do ponto da cópia e da impressão da págiana inteira.

A lâmina da câmara que cobre o dispositivo pode fornecer uma quantidade relativamente estável durante ambo o alto e baixo - operação da tinta da velocidade. O ponto claro da cópia, o texto fino e mesmo a impressão de página inteira, todos exigem o dispositivo fino, estável da fonte da tinta. É um equipamento essencial na impressora moderna.

• SEÇÃO DE SLOTTER CREASER

Controle do PLC com o tela táctil de HMI para a operação.

estrutura de 8 eixos, pre-vincando, grande-vincando, fino-vincando, entalhando, ou entalho do eixo de Duble disponível.

Se escolha um tipo eixo diferente do cortador do duplo-cortador (dianteiro, traseiro). Expande o limite da altura da caixa, elimina o problema dianteiro e traseiro da colisão do cortador, e reduz as ferramentas do cortador que desmontam a complexidade de tarefa quando há uma mudança em entalhar a profundidade. Promove o tempo - economia.

Entalhar o chefe e vincar as rodas co-são ajustados simultaneamente mantendo-se cortando a precisão e evitando entalhando a faca vestida afastado.

As diferenças ajustaram o controle automatizado com indicação digital.

O operador precisa simplesmente de fechar em dados da dimensão de acordo com vários tipos de gráficos da caixa. A máquina interpreta automaticamente o deslocamento da posição de cada cortador (o cortador médio é shiftable). O procedimento da operação é simplificado e todos os tipos da caixa que fazem procuras são encontrados.

• MORRE A SEÇÃO DO CORTADOR

Controle do PLC com o tela táctil de HMI para a operação.
O cilindro cortando adota a estrutura resistente.

É equipado com o dispositivo exato e estável da compensação da velocidade. O cartão puder ainda manter a mesma precisão cortando, quando espessura das mudanças do rolo de borracha do cortador devido ao uso e desgaste. Cortes cortando da unidade diretamente após imprimir, melhorando a precisão da posição de impressão e da posição da forma do cartão.

O molde cortando do cortador para rolar o dispositivo rápido do aprisionamento do molde (opcional) encurta significativamente o tempo da substituição do molde do cortador.

O molde do cortador não exige o dispositivo fixo especialmente feito compartilhar com o aprisionamento manual do molde (aperto da asseguração de parafuso). Isto reduz o molde do cortador que faz o custo e encurta significativamente o tempo da substituição do molde do cortador.

• DOBRADOR GLUER & EJETOR CONTRÁRIO

Controle do PLC com o tela táctil de HMI para a operação.

Impressão superior com para baixo dobramento.

O servocontrol independente de correias laterais de dobramento do gluer, velocidade pode ser ajustar livremente.

Servocontrol independente das rodas de guiamento para seguir a borda da dobradura da caixa para certificar-se da dobradura exata.

Correias principais com o ventilador de vácuo para a transmissão exata.

Servocontrol completo de trabalhos do ejetor do contador certificar-se da precisão que conta e que ejeta.
