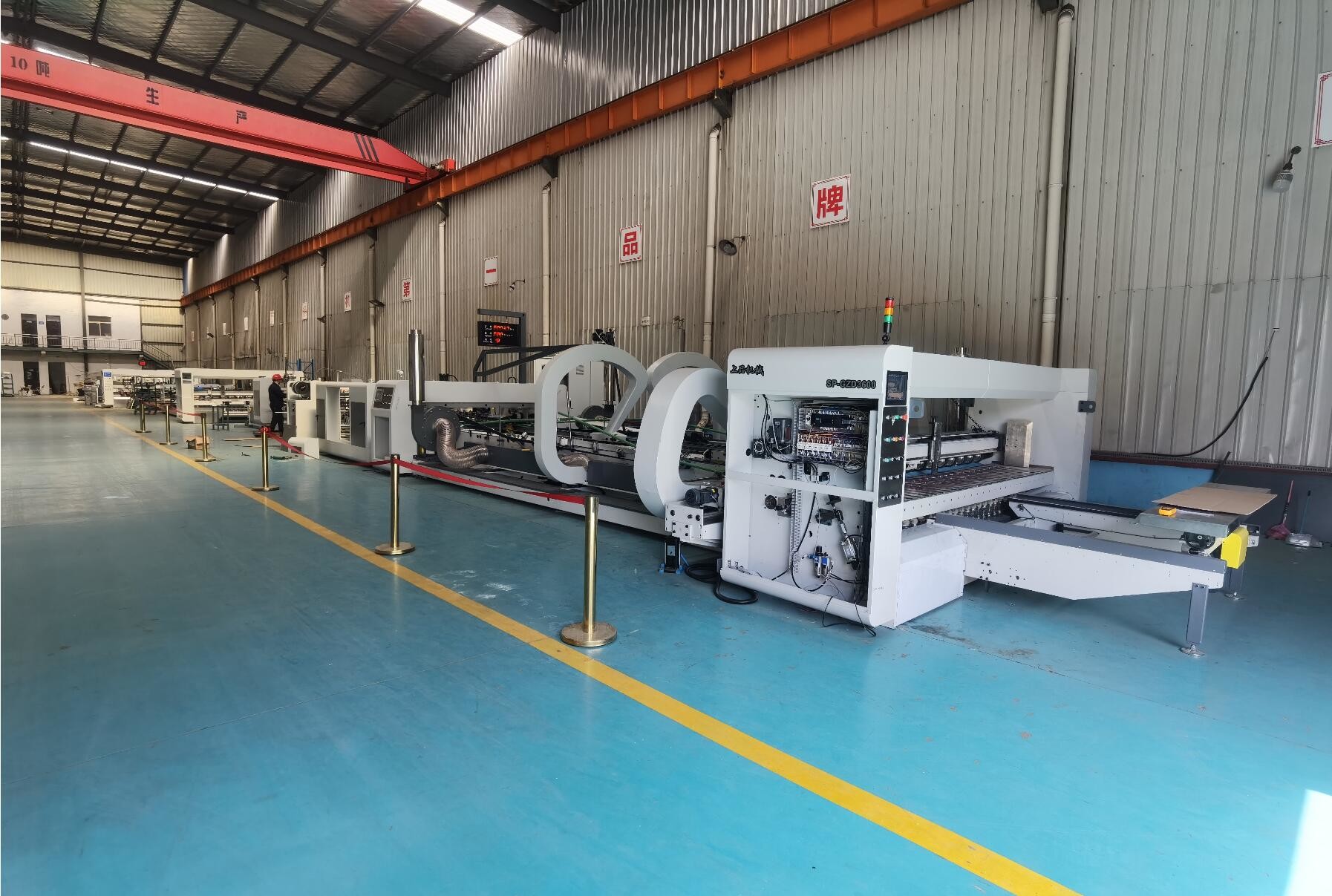

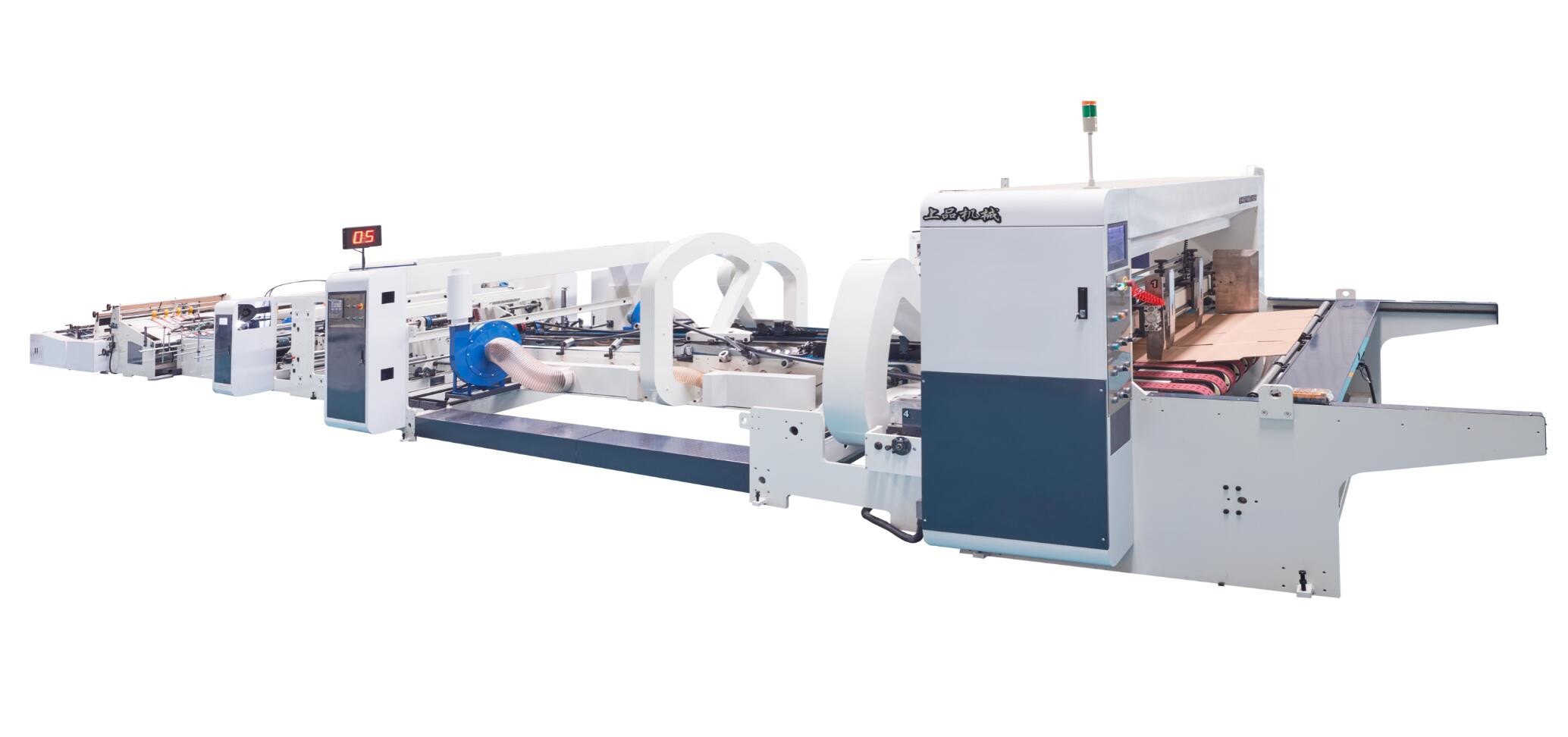

Máquina automática dois do rebitador de Gluer do dobrador 15KW em uma máquina de costura do cartão

Função automática completa da máquina dois do rebitador de Gluer do dobrador do servocontrol em uma máquina de costura do cartão da máquina

CARACTERÍSTICAS GERAIS

Esta máquina é composta de oito porções: parte, unidade de alimentação da colagem, peça da dobradura, corrigindo a parte, a peça da cabeça do prego, a peça do retorno, a contagem que empurram a parte, a parte de colocação de correias automática (opcional) e o sistema elétrico. Cada local de trabalho é equipado com um motor separado e uma plataforma de funcionamento, a operação mais conveniente e mais rapidamente. A máquina adota o controle do PLC, controla o número de caixas e o número de horas. No lado da máquina é equipado com o dispositivo de alarme da segurança, em caso da operação do erro alarmar-se-á automaticamente.

Parâmetros gerais

Unidade de alimentação

1. Vanguarda que alimenta com sução do vácuo, que garantem a alimentação de mais estável.
2. Defletor esquerdo e direito com um guia linear, deslocamento da elevada precisão
3. Defletor esquerdo e direito ajuste motorizado;
4. Com uma plataforma do ajuste e uma faca de controle remoto independentes do posicionamento, posicionando a precisão;
5. A pálete traseira para cima e para baixo de acordo com o tamanho do cartão pode ser ajustada a fim estabilizar a entrega;
6. Os lados esquerdos e direitos do defletor de alimentação de papel podem ser ajustados automaticamente de acordo com a largura do cartão diferente;
7. A parte dianteira da unidade de alimentação com a faca de alimentação do cartão dois, de acordo com a espessura diferente do cartão para cima e para baixo pode ser ajuste;

Colando a seção

1. A largura de colagem é 20-35mm, ele é colagem inferior.
2. Colar a seção pode ser ajustada ao esquerda ou ao direita de acordo com o tamanho do cartão completamente com o rolo do parafuso movimentador controlado pelo motor.
3. A roda de aço inoxidável adotada para o glung, pode colar uniformemente, nenhumas falhas e salvamento da colagem.
4. A quantidade da colagem pode ser ajustada de acordo com para ajustar a diferença entre o bloco da colagem e colando as rodas, pode salvar a colagem.

Unidade de dobramento

1. De acordo com formas diferentes de caixas das caixas, a parte frontal da unidade de dobramento é fornecida com um dispositivo da colagem. O dispositivo da colagem é composto de uma roda revestindo com borracha mais baixa, de um rolo de pressão superior e de uma caixa plástica;
2. Há muitos ângulos diferentes da roda do guia, de acordo com o papel diferente e a espessura do cartão, ajusta a roda do guia de posições e de ângulos diferentes, de modo que cartão mais lisamente dobrado;
3. A correia da pena é equipada com o posicionamento em ambos os lados da trilha a assegurar-se de que essa correia de alta velocidade não caia;
4. Há fãs independentes da sução do vácuo nas correias esquerdas e direitas da correia mais baixa para assegurar a estabilidade da caixa que forma e para evitar os engarrafamentos causados pelo afastamento diferente. As diferenças superiores e mais baixas da correia podem ser ajustadas manualmente.
5. O tamanho do controle da emenda: saido e exatamente a placa com um grupo de guia da posição
6. A correia sob a seção de dobramento tem 6,5 medidores de comprimento, que se assegura de que a formação da caixa tenha mais vantagens.
7. Esquerdo e direito sob a soldadura combinada da placa de guia no L-tipo, no frio e no tratamento térmico após o processamento, em forte e em estável;
8. Siga o uso do guia linear da precisão, elevada precisão, durável, como a foto 4;

Unidade da seção da correção

1. A correia pode ser ajustada de acordo com o comprimento da caixa para assegurar-se de que a correia não bata quando a batida, não bateu nenhuma resistência;
2. Bata o departamento do uso do servo motor, velocidade rápida, exato;
3. Tome a posição do robô após o tiro, nenhumas tesouras;
4. A diferença superior e mais baixa da correia pode automaticamente ser ajustada;

Unidade de costura

1. A cabeça do prego pode ser posta 1100 pregos pelo minuto;
2. A cabeça do prego com estrutura do balanço, para impedir o furo rápido sob o prego será alargada;
3. O cortador do prego para a boca oblíqua, o prego seguinte é furo de prego não será alargado;
4. As diferenças superiores e mais baixas da correia podem ser ajustadas manualmente;

Ejetor contrário

1. A quantidade de empilhamento das caixas ejetada pode ser ajustada de acordo com personalizado, e ejetado em ordem, conveniente combinar a máquina da embalagem automática.
2. O motor principal de contar o ejetor a velocidade é frequência ajustada, correr lisa e estável.
3. Os defletores batendo são usados corrigindo as caixas, o desvio são muito pequenos.
4. As correias de transtorte inferiores e as correias superiores da pressão que pressionam synchronously o sistema adotado para a seção de transtorte, para assegurar as caixas terminadas colaram a rapidez, ordenadamente e ejetado em ordem, a altura de empilhamento é 8-25 PCes.

Seção do retorno (opcional)

1. Sução do vácuo que alimenta mais estável;
2. Guias do uso para conseguir o retorno automático;
3. As correias antiderrapantes são usadas na parte inferior para certificar-se que as correias correm mais lisamente.
