Máquina cortando giratória de RDC para caixas onduladas da caixa

Cópia superior automatizada completa Flexo da alta velocidade que imprime entalhando a máquina (RDC) cortando para fazer todos os tipos de caixas onduladas da caixa com vibrador & o auto empilhador contrário

CARACTERÍSTICAS DE GNERNAL

1. Flexo que imprime a máquina de entalho, nomeada como fabricante ondulado da caixa, é projetado processar cartão ondulado em produtos tais como as caixas, as caixas, as bandejas, as exposições etc.
2. Flexo que imprime a máquina de entalho consiste alimentar a unidade, unidade de impressão, entalhando a unidade, a unidade cortando e o auto empilhador. Todas as unidades podem ser travadas quando trabalham e móvel para limpar e manter.
3. O sistema de controlo integrado do CNC, pesquisa de defeitos, sistema de gestão de produção, controlo a distância para a manutenção, pode conectar com o sistema do ERP.
4. Montagem rápida da placa imprimindo, motorizada fase zero, servocontrol do registro.
5. Removedor poderoso da poeira, combinado com os 3-4 ventiladores da poeira, barra antiestática, anti-escovas.

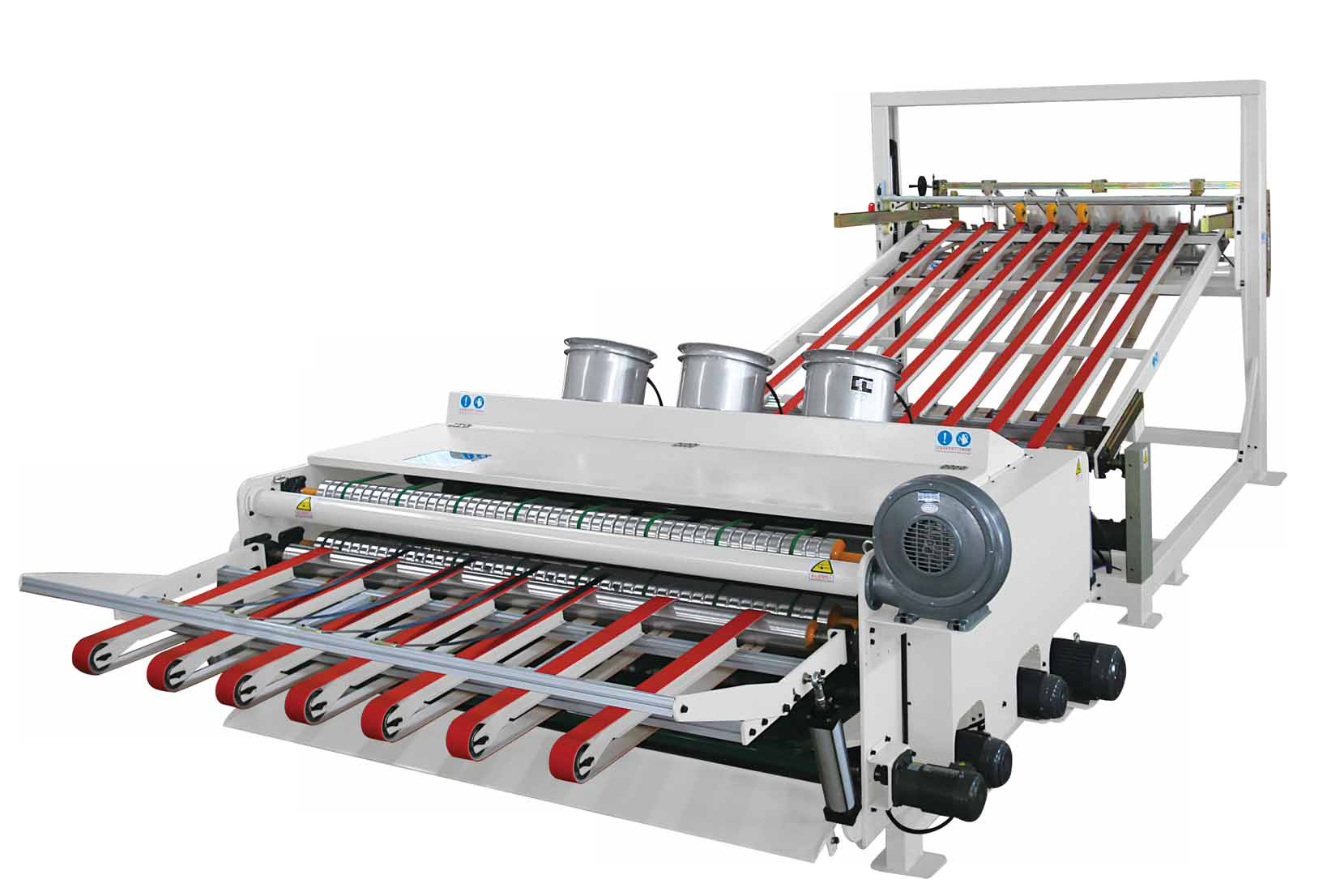

Unidade de vibração

1. O braço de emenda do cartão é equipado com um dispositivo de pressão de papel para fazer ao cartão a queda lisa; e a plataforma de travamento dianteira adota a estrutura de levantamento pneumática, que pode se adaptar ao dado de máquinas imprimindo diferentes.
2. A parte dianteira do vibrador é equipada com um fã médio da pressão para conseguir o efeito de limpar o desperdício, e no mesmo momento de certificar-se do cartão pode ser prendida à correia transportadora e ao transporte lisamente.
3. O dispositivo de limpeza é composto da estrutura de limpeza de vibração dobro, cada estrutura de limpeza de vibração é conduzida pelo motor independente, e obtém um efeito de limpeza melhor pela frequência diferente do tremor.
4. A correia hesitando adota a correia elástica alta cilíndrica importada, que não é fácil ao envelhecimento; não é fácil danificar o cartão sob hesitar de alta velocidade.
5. O eixo cilíndrico da correia com sulco semicircular pode ajustar a posição da correia livremente, adapta-se à procura da produção de todos os tipos do cartão especial-dado forma, e realiza-se uma distribuição de uma a dois, uma ao cartão três (empilhador contrário opcional).
6. O back-end do vibrador é equipado com um fã de fluxo axial e um dispositivo da escova para fazer a queda agitada da papelada do cartão para conseguir o melhor efeito da limpeza do desperdício.
7. Os dois lados do vibrador são equipados com uma correia lisa e uma placa do guia da papelada no back-end do vibrador, que é conveniente completamente à saída a papelada e salvar o trabalho da limpeza da papelada.
8. Todos os motores do vibrador são controlados pelo botão independente e podem ser operados separadamente de acordo com a procura da produção.

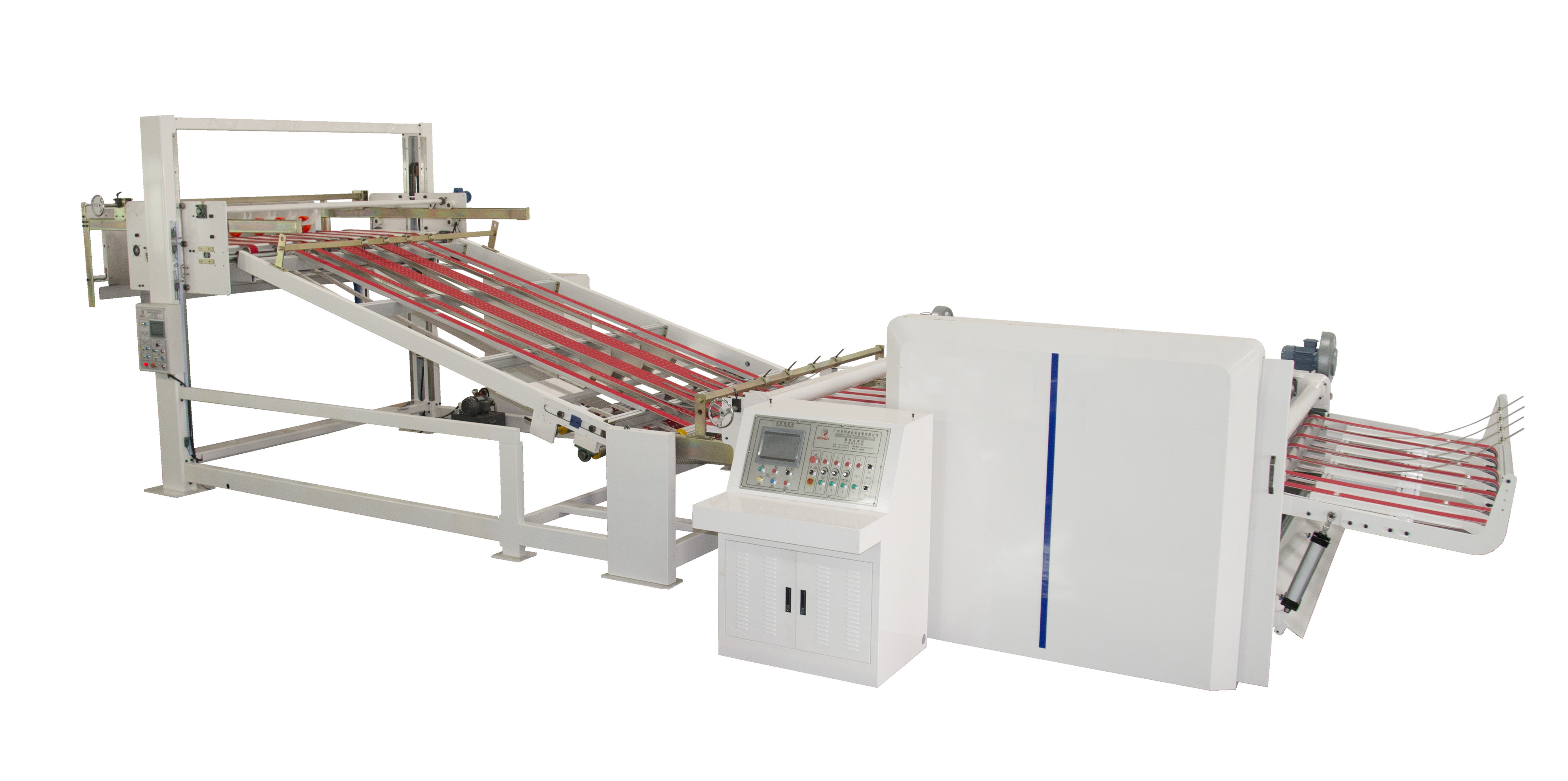

Auto empilhador

1. A plataforma do transporte do cartão adota um novo tipo da estrutura de alumínio, reduz o peso da máquina, ajusta-o convenientemente, e pode-o encontrar todos os tipos de exigências de produção. A plataforma é controlada pelo sistema hidráulico, a estrutura é segura e a operação é estável.
2. O cartão que conta a estrutura composta da peça no final do processo da terra arrendada do cartão e o PLC e interruptor fotoelétrico, a contagem é exato e rápido (opcional). e realize uma distribuição de um a dois, cartão um a três.
3. O auto empilhador pode realizar o modo de operação automática e manual de acordo com exigências diferentes. A plataforma de emenda do cartão dianteiro adota a estrutura de levantamento pneumática, que faz fácil desmonta e monta do dado de madeira.
4. O braço de emenda do cartão dianteiro é equipado com um dispositivo de pressão de papel para fazer o movente mais estável do cartão; a parte posterior é equipada com um dispositivo de pressão do cartão da roda do sol para fazer horizontalmente a queda do cartão.
5. O defletor de emenda do cartão pode ajustar de acordo com o comprimento do cartão manualmente pelo volante, para adaptar-se para empilhar formas diferentes do cartão.
6. Componentes principais e fornecedores: PLC de Taiwan Fatek, conversor de frequência de Inovance, dispositivos elétricos de baixa tensão de Schneider, motor de Taiwan CPG, rolamentos das FK.

Fotos da máquina
